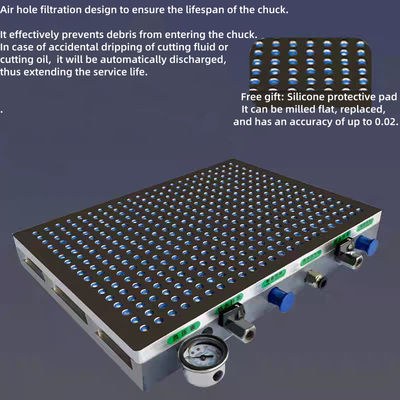

Hệ thống chuông chân không bàn lưới tùy chỉnh cho chế biến đồ đạc

MOQ:	1
giá bán:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
phương thức thanh toán:	T/T, Western Union
Supply Capacity:	500pcs/day

thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

CHINA

Hàng hiệu

Chứng nhận

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Làm nổi bật:

Hệ thống chuck chân không lưới tùy chỉnh

Các hệ thống chuck chân không xử lý đồ đạc

Bàn chân không xử lý đồ đạc

Mô tả sản phẩm

Hệ thống chuông chân không bàn lưới tùy chỉnh cho chế biến đồ đạc

Trong bối cảnh phức tạp của chế biến mảnh, việc tìm kiếm các giải pháp xử lý hiệu quả và đáng tin cậy là không kết thúc.Các hệ thống chuck chân không bảng lưới tùy chỉnh đã xuất hiện như một công nghệ thay đổi trò chơiCác hệ thống này được thiết kế để đáp ứng các nhu cầu đa dạng của các ngành công nghiệp khác nhau, từ sản xuất đến tạo mẫu,bằng cách giữ chắc chắn các mảnh làm việc trong một loạt các hoạt động chế biến.

1Thiết kế và Xây dựng

Cấu trúc cơ sở

Cơ sở của một bàn hút bụi lưới tùy chỉnh thường được chế tạo từ vật liệu có độ bền cao như thép hợp kim hoặc nhôm chất lượng cao.làm cho nó phù hợp với các ứng dụng chế biến đồ đạc hạng nặngNó có thể chịu được lực lượng đáng kể được tạo ra trong quá trình gia công, nghiền hoặc các hoạt động khác mà không bị biến dạng.cung cấp một lựa chọn thay thế nhẹ với khả năng chống ăn mòn tốt, có thể có lợi trong các ứng dụng mà việc giảm trọng lượng là rất quan trọng, chẳng hạn như trong thiết lập xử lý di động hoặc tốc độ cao.

Cơ sở được chế biến chính xác để đảm bảo bề mặt phẳng và mịn.Sự phẳng này là điều cần thiết cho hoạt động đúng của hệ thống chuck chân không vì nó cho phép phân phối chân không đồng đều trên bề mặt bàn. Tăng cường thường được thêm vào các khu vực quan trọng của cơ sở, chẳng hạn như các cạnh và các điểm lắp đặt, để tăng cường tính toàn vẹn cấu trúc và khả năng chịu tải.

Cấu hình mẫu lưới

Tính năng xác định của các hệ thống này là bố trí mô hình lưới của các kênh và cổng chân không.Một mạng lưới các lỗ và kênh được khoan chính xác được sắp xếp theo mô hình lưới trên bề mặt của bảngSố lượng, kích thước và khoảng cách của các lỗ được tùy chỉnh cẩn thận dựa trên các yêu cầu cụ thể của các hoạt động chế biến mảnh.

Ví dụ, khi chế biến các thành phần nhỏ và phức tạp, mật độ lỗ nhỏ hơn có thể được kết hợp.đảm bảo rằng các bộ phận nhạy cảm được gắn chặt mà không gây tổn thươngNgược lại, đối với các mảnh lớn hơn hoặc những mảnh có hình dạng không đều, các lỗ lớn hơn có thể được cách xa nhau hơn, cung cấp một lực chân không mạnh mẽ và phân phối đồng đều trên diện tích bề mặt lớn hơn.

Mô hình lưới cũng cho phép sử dụng các thiết bị và bộ điều hợp mô-đun.cho phép tùy chỉnh nhanh chóng và dễ dàng của thiết lập workholding để phù hợp với các hình học khác nhau của mảnh làm việc.

Tích hợp kênh chân không

Dưới bề mặt của bàn, một mạng lưới các kênh chân không được tích hợp. Những kênh này kết nối các lỗ trong lưới với một nguồn chân không trung tâm, chẳng hạn như một máy bơm chân không hiệu suất cao.Các kênh chân không được thiết kế để phân phối hiệu quả áp suất chân không cho mỗi lỗ trong lưới.

Định dạng của các kênh được tối ưu hóa để giảm thiểu áp suất giảm và đảm bảo rằng lực chân không được phân tán đồng đều trên toàn bộ bàn.các kênh chân không có thể được trang bị van hoặc bộ điều chỉnhCác thành phần này cho phép kiểm soát độc lập áp suất chân không ở các khu vực khác nhau của bàn.nếu một mảnh làm việc có độ dày khác nhau hoặc yêu cầu mức lực giữ khác nhau trong các vùng cụ thể, áp suất chân không trong các khu vực đó có thể được điều chỉnh phù hợp.

Thông số kỹ thuật

Thông số kỹ thuật	Sự hấp dẫn từ tính	Độ rộng (mm)	Chiều dài (mm)	Chiều cao (mm)	Trọng lượng (kg)
150*150	≥40kg	150	150	80	13.5
150*300	≥40kg	150	300	80	27
150*350	≥40kg	150	350	80	31.5
150*400	≥40kg	150	400	80	36
200*200	≥40kg	200	200	80	24
200*300	≥40kg	200	300	80	36
200*400	≥40kg	200	400	80	48
200*500	≥40kg	200	500	80	60
250*500	≥40kg	250	500	80	75
300*300	≥40kg	300	300	80	54
300*400	≥40kg	300	400	80	72
300*500	≥40kg	300	500	80	90
300*600	≥40kg	300	600	80	108
300*800	≥40kg	300	800	80	144
400*400	≥40kg	400	400	80	96
400*500	≥40kg	400	500	80	120
400*600	≥40kg	400	600	80	144
400*800	≥40kg	400	800	80	192
500*500	≥40kg	500	500	80	150
500*600	≥40kg	500	600	80	180
500*800	≥40kg	500	800	80	240
600*800	≥40kg	600	800	80	288
600*1000	≥40kg	600	1000	80	360

2Nguyên tắc làm việc

Tạo chân không và lực giữ

Khi nguồn chân không được kích hoạt, không khí được rút ra nhanh chóng thông qua các lỗ trong lưới trên bề mặt bàn.trong khi áp suất khí quyển trên mảnh làm việc vẫn ổn địnhSự khác biệt áp suất kết quả gây ra một lực xuống trên mảnh làm việc, nhấn mạnh nó vào bề mặt bàn.

Nhiều lỗ trong lưới làm tăng diện tích bề mặt mà lực chân không hoạt động.dẫn đến một lực giữ mạnh hơn và đồng nhất hơnLực giữ là tỷ lệ trực tiếp với áp suất khác nhau và diện tích bề mặt của mảnh làm việc tiếp xúc với bàn.Thiết kế kiểu lưới cho phép chuyển lực chân không hiệu quả hơn, đảm bảo rằng mảnh làm việc vẫn an toàn ngay cả trong quá trình xử lý tốc độ cao hoặc lực lượng cao.

Khả năng thích nghi với các vật liệu khác nhau

Các hệ thống chuck chân không bảng lưới tùy chỉnh rất thích nghi với các vật liệu đồ đạc khác nhau. Đối với vật liệu bề mặt mịn như kim loại, chân không tạo ra một con dấu mạnh mẽ,cung cấp một giữ an toàn. Sự phân phối đồng đều của lực chân không trên lưới bù đắp cho bất kỳ sự bất thường bề mặt nhỏ nào. Khi làm việc với vật liệu xốp như một số loại nhựa hoặc gỗ,chân không có thể xuyên qua các lỗ chân lông, tạo ra một kết nối thân mật hơn giữa mảnh làm việc và bàn.

Ví dụ, trong một hoạt động gia công nơi một bộ phận kim loại có bề mặt hơi thô đang được chế biến, bảng chân không lưới vẫn có thể giữ bộ phận an toàn do nhiều điểm hút.Trong một quá trình nghiền với một mảnh công việc nhựa xốp, chân không có thể thấm vào các lỗ chân lông, làm tăng lực giữ và ngăn chặn việc chuyển động trong quá trình nghiền.

3Ưu điểm trong chế biến đồ đạc

Xử lý chính xác

Trong chế biến đồ đạc, độ chính xác thường là ưu tiên hàng đầu.giảm thiểu bất kỳ chuyển động hoặc rung động của mảnh làm việc trong quá trình chế biếnPhân phối chân không đồng đều trên lưới đảm bảo rằng các công cụ xử lý có thể hoạt động với độ chính xác cao.

Ví dụ, khi nghiền hình dạng phức tạp hoặc khoan lỗ chính xác trong một mảnh làm việc,Cầm ổn định được cung cấp bởi hệ thống chuck cho phép thiết bị xử lý thực hiện các hoạt động được lập trình chính xácKhả năng giữ phần làm việc vững chắc làm giảm nguy cơ lệch công cụ và đảm bảo rằng các độ khoan dung xử lý được đáp ứng.Sản xuất thiết bị y tế, và điện tử, nơi ngay cả sự lệch nhỏ nhất từ các thông số kỹ thuật mong muốn có thể có hậu quả đáng kể.

Sự linh hoạt trong kích thước và hình dạng đồ đạc

Thiết kế tùy chỉnh của bảng chân không lưới cho phép tính linh hoạt tuyệt vời trong việc xử lý các kích thước và hình dạng khác nhau của mảnh làm việc. cho dù đó là một thành phần nhỏ, phức tạp hoặc một phần lớn, hình dạng bất thường,hệ thống chuck có thể được tùy chỉnh để cung cấp một nắm chắc. Bản chất mô-đun của mô hình lưới cho phép sử dụng các thiết bị cố định và bộ điều hợp tùy chỉnh,có thể dễ dàng được gắn vào lưới để phù hợp với các hình học cụ thể của mảnh làm việc.

Ví dụ, khi chế biến một mảnh lớn và không đồng đều, có thể gắn một vật cố định được chế tạo riêng vào lưới để giữ mảnh ở đúng vị trí.Khả năng thích nghi với các kích thước và hình dạng khác nhau của mảnh làm việc làm cho bảng chân không lưới phù hợp cho một loạt các ứng dụng, từ phát triển nguyên mẫu đến sản xuất hàng loạt.

Thiết lập và thay đổi nhanh

Trong môi trường sản xuất, thời gian là điều cần thiết.Các nhà điều hành có thể dễ dàng đặt các mảnh làm việc trên bàn và sử dụng các thiết bị gắn kết modular hoặc adapters để đảm bảo nó tại chỗ. Hệ thống chân không sau đó có thể được kích hoạt để giữ mảnh công việc vững chắc.

Khi thay đổi đồ đạc, quá trình cũng nhanh như vậy.và các mảnh mới có thể được đặt và an toàn trong một thời gian ngắnHiệu quả này làm giảm thời gian chu kỳ sản xuất tổng thể và tăng năng suất.

4. Tùy chọn tùy chỉnh

Thiết kế mẫu lưới

Thiết kế mô hình lưới của bàn chân không có thể được tùy chỉnh để đáp ứng nhu cầu cụ thể của các ứng dụng xử lý mảnh khác nhau.và bố trí của các lỗ trong lưới có thể được tùy chỉnh dựa trên kích thước, hình dạng và vật liệu của các mảnh làm việc.

Ví dụ, trong một hoạt động chế biến khi cần phải chế biến một số lượng lớn các thành phần nhỏ, hình dạng bất thường,lưới có thể được thiết kế với một mô hình mật độ cao của các lỗ nhỏ để đảm bảo giữ an toàn trên mỗi thành phầnNgược lại, đối với việc chế biến các mảnh lớn và phẳng, lưới có thể có ít lỗ lớn hơn, cách xa nhau hơn, để cung cấp một sự nắm vững mạnh mẽ trên diện tích bề mặt lớn.

Chế độ điều chỉnh chân không

Hệ thống chân không của bảng chân không lưới có thể được điều chỉnh để tối ưu hóa hiệu suất của nó cho các vật liệu và hoạt động chế biến khác nhau.Áp suất chân không có thể được điều chỉnh bằng cách sử dụng các bộ điều chỉnh để cung cấp một nắm giữ mạnh hơn hoặc ít hơnHệ thống cũng có thể được trang bị các cảm biến để theo dõi áp suất chân không và đảm bảo sự ổn định của nó.

Trong một số trường hợp, hệ thống chân không có thể được tích hợp với hệ thống điều khiển của thiết bị chế biến, cho phép điều khiển tự động khoang chân không dựa trên quy trình chế biến.áp suất chân không có thể được tăng trong quá trình xử lý tốc độ cao hoặc lực cao để cung cấp một nắm chắc mạnh hơn, và sau đó giảm trong các hoạt động hoàn thiện tinh tế hơn để tránh làm hỏng mảnh làm việc.

5. Cài đặt và bảo trì

Quá trình cài đặt

Việc lắp đặt một hệ thống chuck chân không bảng lưới tùy chỉnh trên một máy chế biến mảnh phải bao gồm một số bước.Điều này có thể đòi hỏi việc sử dụng các hỗ trợ gắn phù hợp và các vật cố định để đảm bảo sự ổn địnhNguồn chân không, chẳng hạn như máy bơm chân không, sau đó được kết nối với các cổng chân không của bàn, và các kết nối được kiểm tra rò rỉ.

Sau khi lắp đặt hoàn thành, hệ thống chân không cần phải được hiệu chuẩn để đảm bảo tạo và phân phối chân không đúng cách.kiểm tra hiệu suất niêm phong của bàn, và xác minh chức năng của bất kỳ cảm biến hoặc điều khiển tích hợp nào.Hệ thống điều khiển của thiết bị chế biến có thể cần phải được cấu hình để hoạt động song song với hệ thống bàn chân không.

Yêu cầu bảo trì

Bảo trì các hệ thống chuck chân không của bàn chân không lưới tương đối đơn giản.Các lỗ trong lưới nên được làm sạch định kỳ để loại bỏ bất kỳ mảnh vụn hoặc hạt có thể chặn dòng chảy chân khôngCác kênh chân không và các thành phần liên quan nên được kiểm tra để kiểm tra bất kỳ sự tắc nghẽn hoặc rò rỉ nào.

Máy bơm chân không và các thành phần của nó nên được bảo trì theo hướng dẫn của nhà sản xuất, bao gồm thay dầu thường xuyên, thay bộ lọc và kiểm tra hiệu suất.Các niêm phong và thắt chặt trong hệ thống chân không nên được kiểm tra thường xuyên và thay thế nếu có bất kỳ dấu hiệu rò rỉBằng cách làm theo các thủ tục bảo trì này, các hệ thống chuck chân không bảng lưới có thể duy trì hiệu suất và độ tin cậy trong một thời gian dài.

6Kết luận

Các hệ thống chuck chân không bảng lưới tùy chỉnh là một giải pháp giữ công việc thiết yếu cho chế biến mảnh.và nhiều lợi thế làm cho chúng phù hợp với một loạt các ứng dụng trong các ngành công nghiệp khác nhauCho dù đó là đạt được độ chính xác trong sản xuất công nghệ cao hoặc tăng năng suất trong sản xuất nói chung, các hệ thống này cung cấp một giải pháp đáng tin cậy và hiệu quả.Nếu bạn tham gia vào chế biến mảnh và muốn cải thiện hiệu suất của hệ thống giữ công việc của bạn, xem xét đầu tư vào một hệ thống chuck chân không bàn lưới tùy chỉnh.Hãy liên hệ với nhóm chuyên gia của chúng tôi để khám phá cách hệ thống sáng tạo này có thể được tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn và đưa khả năng xử lý đồ đạc của bạn lên cấp độ tiếp theo.
