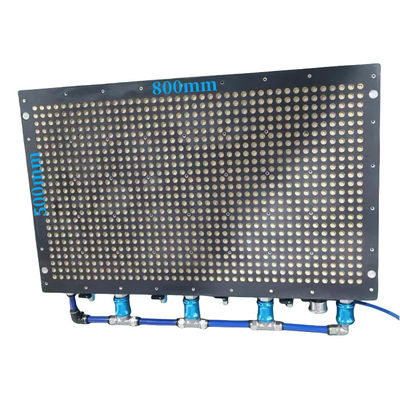

Chucks chân không chính xác lớn tùy chỉnh để khắc hoặc gia công

MOQ:	1
giá bán:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
phương thức thanh toán:	T/T, Western Union
Supply Capacity:	500pcs/day

thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

CHINA

Hàng hiệu

Chứng nhận

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Làm nổi bật:

Các chuck chân không khắc

Chucks chân không chính xác tùy chỉnh

Máy gia công máy hút bụi

Mô tả sản phẩm

Chuck chân không từ tính công nghiệp tùy chỉnh cho thiết bị sản xuất điện tử

Trong các lĩnh vực khắc và gia công năng động và đòi hỏi khắt khe, chất lượng của hệ thống giữ công việc là một yếu tố quyết định kết quả của quá trình.Đơn vị chính xác lớn chucks chân không đã xuất hiện như một giải pháp cách mạng, phục vụ cụ thể cho nhu cầu của các chuyên gia trong các ngành công nghiệp này. những chucks cung cấp một sự kết hợp độc đáo của các tính năng nâng cao độ chính xác, ổn định và hiệu quả,làm cho chúng trở thành một công cụ thiết yếu cho các hoạt động khắc và gia công hiện đại.

1Thiết kế và Xây dựng

Cấu trúc cơ sở

Cơ sở của một chuck chân không lớn chính xác tùy chỉnh thường được xây dựng từ các vật liệu có độ bền cao như thép hợp kim hoặc nhôm cao cấp.Thép hợp kim cung cấp độ cứng và độ bền đặc biệtKhả năng chống biến dạng của nó đảm bảo một nền tảng ổn định cho việc kẹp mảnh làm việc,là rất quan trọng để duy trì các yêu cầu độ chính xác cao của cả hai khắc và gia côngMặt khác, nhôm cấp cao cung cấp một sự thay thế nhẹ với độ dẫn nhiệt tốt.Điều này có thể có lợi trong các ứng dụng mà việc giảm trọng lượng tổng thể của hệ thống giữ công việc là quan trọng, trong khi vẫn cung cấp đủ sức mạnh để hỗ trợ các mảnh lớn.

Cơ sở là chính xác - gia công đến mức độ cao của sự phẳng.Bề mặt phẳng này là cơ bản cho hoạt động đúng của hệ thống chân không vì nó cho phép phân phối chân không đồng đều trên bề mặt chuckBất kỳ sự bất thường nào trên bề mặt cơ sở có thể dẫn đến áp suất chân không không đồng đều, dẫn đến việc giữ mảnh không đồng nhất và có thể không chính xác trong quá trình khắc hoặc gia công.Tăng cường thường được thêm vào các khu vực quan trọng của căn cứ, chẳng hạn như các cạnh và các khu vực xung quanh các kênh chân không, để tiếp tục tăng cường tính toàn vẹn cấu trúc và khả năng chịu tải.

Phòng chân không và thiết kế kênh

Nằm bên trong cơ sở là một buồng chân không có dung lượng lớn được kết nối với một mạng lưới các kênh.Phòng chân không được thiết kế để lưu trữ và phân phối áp suất chân không tạo ra bởi nguồn chân khôngCác kênh được thiết kế cẩn thận để đảm bảo sự phân phối hiệu quả và đồng đều của áp suất chân không trên toàn bộ bề mặt của chuck.

Định dạng của các kênh được tối ưu hóa dựa trên kích thước và hình dạng của chuck, cũng như kích thước và hình dạng mẫu sản phẩm điển hình trong các ứng dụng khắc và gia công.trong một máy khắc định dạng lớn nơi các mảnh làm việc hình chữ nhật thường được sử dụng, các kênh có thể được sắp xếp theo mô hình lưới để cung cấp sự phân phối chân không đồng đều trên khu vực hình chữ nhật.Trong một trung tâm gia công nơi xử lý các mảnh làm việc hình tròn hoặc không đều, các kênh có thể được thiết kế theo một mô hình phức tạp hơn để thích nghi với các hình học khác nhau của mảnh làm việc.

Bề mặt kẹp

Bề mặt kẹp của chuck chân không là nơi mà mảnh làm việc tiếp xúc. Bề mặt này được thiết kế với một loạt các lỗ nhỏ hoặc cổng được kết nối với các kênh chân không.Các lỗ được cẩn thận kích thước và khoảng cách để đảm bảo hiệu quả truyền chân khôngTrong một số trường hợp, bề mặt kẹp có thể được phủ bằng vật liệu không thô, chẳng hạn như cao su mềm hoặc polymer đặc biệt.nó bảo vệ bề mặt của phần làm việc khỏi vết trầy xước và thiệt hại trong quá trình kẹp, và nó cải thiện hiệu ứng niêm phong giữa phần làm việc và chuck, tăng cường giữ chân không.

Đối với các mảnh có hình dạng không đều, bề mặt kẹp có thể được tùy chỉnh. Các vật cố định hoặc bộ điều hợp đặc biệt có thể được thiết kế và gắn vào bề mặt kẹp.Các thiết bị này thường được làm bằng vật liệu tương thích với hệ thống chân không và có thể được định hình để phù hợp với hình học cụ thể của mảnh làm việcVí dụ, nếu một công việc khắc liên quan đến một ba chiều, hình dạng không đều, một thiết bị cố định tùy chỉnh có thể được tạo ra để giữ các workpiece an toàn tại chỗ,đảm bảo rằng công cụ khắc có thể hoạt động chính xác.

Thông số kỹ thuật

Thông số kỹ thuật	Sự hấp dẫn từ tính	Độ rộng (mm)	Chiều dài (mm)	Chiều cao (mm)	Trọng lượng (kg)
150*150	≥40kg	150	150	80	13.5
150*300	≥40kg	150	300	80	27
150*350	≥40kg	150	350	80	31.5
150*400	≥40kg	150	400	80	36
200*200	≥40kg	200	200	80	24
200*300	≥40kg	200	300	80	36
200*400	≥40kg	200	400	80	48
200*500	≥40kg	200	500	80	60
250*500	≥40kg	250	500	80	75
300*300	≥40kg	300	300	80	54
300*400	≥40kg	300	400	80	72
300*500	≥40kg	300	500	80	90
300*600	≥40kg	300	600	80	108
300*800	≥40kg	300	800	80	144
400*400	≥40kg	400	400	80	96
400*500	≥40kg	400	500	80	120
400*600	≥40kg	400	600	80	144
400*800	≥40kg	400	800	80	192
500*500	≥40kg	500	500	80	150
500*600	≥40kg	500	600	80	180
500*800	≥40kg	500	800	80	240
600*800	≥40kg	600	800	80	288
600*1000	≥40kg	600	1000	80	360

2Nguyên tắc làm việc

Tạo chân không và lực giữ

Khi nguồn chân không được kích hoạt, không khí được rút ra nhanh chóng từ buồng chân không và thông qua các kênh đến các cổng trên bề mặt kẹp.Điều này tạo ra một khu vực áp suất thấp bên dưới mảnh làm việc, trong khi áp suất khí quyển trên phần làm việc vẫn ổn định. Sự khác biệt áp suất kết quả gây ra một lực giảm trên phần làm việc, nhấn mạnh nó vào bề mặt kẹp.

Sức mạnh của chân không, được đo bằng các đơn vị như Pascal hoặc Torr, xác định kích thước của chênh lệch áp suất và, do đó, lực giữ trên mảnh làm việc.Các diện tích bề mặt lớn hơn của mảnh làm việc tiếp xúc với bề mặt kẹp và cao hơn áp suất chân khôngCác lỗ nhỏ hoặc cổng nhỏ trên bề mặt kẹp làm tăng diện tích bề mặt mà lực chân không hoạt động, dẫn đến lực giữ mạnh và đồng đều.Lực giữ này là rất cần thiết để giữ cho các phần làm việc tĩnh trong các hoạt động khắc và gia công, nơi ngay cả sự chuyển động nhỏ nhất cũng có thể dẫn đến lỗi trong sản phẩm cuối cùng.

Khả năng thích nghi với các vật liệu khác nhau

Các chuck chân không chính xác lớn được tùy chỉnh rất thích nghi với các vật liệu khác nhau. Đối với vật liệu bề mặt mịn như kim loại, chân không tạo ra một con dấu mạnh mẽ, cung cấp một sự nắm vững an toàn.Sự phân phối đồng đều của lực chân không trên bề mặt kẹp giúp bù đắp cho bất kỳ sự bất thường bề mặt nhỏKhi làm việc với vật liệu xốp như một số loại nhựa hoặc gỗ, chân không có thể xuyên qua các lỗ chân lông, tạo ra một kết nối thân mật hơn giữa mảnh làm việc và chuck.

Ví dụ, trong một quá trình khắc liên quan đến một tấm kim loại, chuck chân không có thể giữ tấm chắc chắn, cho phép công cụ khắc tạo ra các mẫu chính xác.Trong một hoạt động gia công với một mảnh gỗ xốp, chân không có thể thấm vào các lỗ chân lông của gỗ, làm tăng lực giữ và ngăn chặn mảnh làm việc di chuyển trong quá trình gia công.

3Ưu điểm trong khắc

Chữ khắc chính xác

Trong khắc, độ chính xác là rất quan trọng. các chuck chân không chính xác tùy chỉnh lớn cung cấp một giải pháp giữ công việc ổn định và an toàn,giảm thiểu bất kỳ chuyển động hoặc rung động của mảnh làm việc trong quá trình khắcPhân phối chân không đồng đều trên bề mặt kẹp đảm bảo rằng công cụ khắc có thể hoạt động với độ chính xác cao.

Ví dụ, khi khắc những chi tiết tinh tế trên một mảnh trang sức hoặc tạo ra một mẫu phức tạp trên một biển báo,giữ ổn định được cung cấp bởi chuck chân không cho phép máy khắc thực hiện các hoạt động được lập trình chính xácKhả năng giữ mảnh làm việc vững chắc làm giảm nguy cơ bị bẩn hoặc không phù hợp, dẫn đến chạm khắc chất lượng cao.

Chế độ xử lý các mảnh lớn và bất thường

Việc khắc thường liên quan đến việc làm việc với các mảnh lớn hoặc hình dạng bất thường.như các tấm gỗ lớn hoặc tấm kim loạiKhả năng tùy chỉnh bề mặt kẹp bằng các thiết bị cố định hoặc bộ điều hợp đặc biệt cho phép giữ an toàn các mảnh làm việc có hình dạng không đều.

Ví dụ, khi khắc một mảnh kim loại lớn, cong để lắp đặt nghệ thuật, một vật cố định tùy chỉnh có thể được gắn vào chuck chân không để giữ vật làm việc ở vị trí chính xác.Khả năng thích nghi với các kích thước và hình dạng khác nhau của mảnh làm việc mở rộng phạm vi các dự án khắc có thể được thực hiện.

4. Lợi ích trong chế biến

Máy chế độ chính xác cao

Trong gia công, đạt được độ khoan dung chặt chẽ là rất quan trọng.đảm bảo rằng các công cụ gia công có thể hoạt động chính xác cao. Lực giữ mạnh và đồng đều ngăn chặn bất kỳ chuyển động nào của mảnh làm việc trong quá trình gia công, làm giảm nguy cơ biến dạng công cụ và đảm bảo rằng các độ khoan dung gia công được đáp ứng.

Ví dụ, khi nghiền hình dạng phức tạp hoặc khoan lỗ chính xác trong một mảnh làm việc,giữ ổn định được cung cấp bởi chuck chân không cho phép trung tâm gia công thực hiện các hoạt động được lập trình chính xácĐộ chính xác này rất cần thiết trong các ngành công nghiệp như hàng không vũ trụ, sản xuất thiết bị y tế và điện tử,nơi ngay cả sự lệch nhỏ nhất từ các thông số kỹ thuật mong muốn có thể có hậu quả đáng kể.

Làm máy hiệu quả các mảnh lớn

Máy gia công các mảnh lớn có thể là một thách thức do kích thước và trọng lượng của chúng.Phòng chân không có dung lượng lớn và thiết kế kênh chân không hiệu quả có thể tạo ra lực giữ đủ để giữ cho các mảnh lớn đứng yên trong quá trình gia công.

Điều này cho phép gia công hiệu quả các thành phần lớn, chẳng hạn như các bộ phận động cơ lớn trong ngành công nghiệp ô tô hoặc các thành phần cấu trúc lớn trong ngành hàng không vũ trụ.Khả năng giữ an toàn các mảnh lớn cũng cho phép sử dụng các chiến lược gia công mạnh hơn, chẳng hạn như các hoạt động cấp cao và độ sâu cắt cao, mà không có nguy cơ trượt mảnh.

5. Tùy chọn tùy chỉnh

Điều chỉnh áp suất chân không

Áp suất chân không của các chuck chân không chính xác lớn tùy chỉnh có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể của các bộ phận làm việc khác nhau và các hoạt động gia công hoặc khắc.Đối với các mảnh hẹp hoặc vật liệu dễ bị hư hỏng, áp suất chân không thấp hơn có thể được áp dụng. Đối với gia công vật liệu cứng nặng, áp suất chân không cao hơn có thể được thiết lập.

Điều chỉnh áp suất chân không có thể được thực hiện bằng tay bằng cách sử dụng một bộ điều chỉnh áp suất hoặc có thể được tự động hóa thông qua hệ thống điều khiển của máy.cảm biến có thể được sử dụng để theo dõi áp suất chân không và điều chỉnh nó trong thời gian thực dựa trên quá trình gia công hoặc khắc.

Thiết kế thiết bị cố định và bộ điều hợp

Các thiết bị cố định và bộ điều hợp được sử dụng với chuck chân không có thể được tùy chỉnh dựa trên hình học mảnh làm việc.hoặc đặc điểm bề mặtCác thiết bị này có thể được làm bằng các vật liệu khác nhau, chẳng hạn như nhôm, thép hoặc nhựa, tùy thuộc vào yêu cầu của quá trình gia công hoặc khắc.

Ví dụ, một vật cố định có thể được thiết kế với các rãnh hoặc nhô ra để phù hợp với một vật làm việc có hình dạng không đều cụ thể.Thiết bị có thể được gắn với bề mặt kẹp của chuck chân không bằng cách sử dụng cơ chế giải phóng nhanhViệc tùy chỉnh các thiết bị và bộ điều hợp này làm tăng tính linh hoạt của các chuck chân không, cho phép chúng xử lý một loạt các loại đồ đạc.

6. Cài đặt và bảo trì

Quá trình cài đặt

Việc lắp đặt một chuck chân không chính xác lớn trên máy khắc hoặc máy gia công bao gồm một số bước.Điều này có thể đòi hỏi việc sử dụng các hỗ trợ gắn phù hợp và các vật cố định để đảm bảo sự ổn địnhNguồn chân không, chẳng hạn như máy bơm chân không, sau đó được kết nối với các cổng chân không của chuck, và các kết nối được kiểm tra rò rỉ.

Sau khi lắp đặt hoàn thành, hệ thống chân không cần phải được hiệu chuẩn để đảm bảo tạo và phân phối chân không đúng cách.kiểm tra hiệu suất niêm phong của chuckTrong một số trường hợp, hệ thống điều khiển của máy có thể cần phải được cấu hình để hoạt động song song với chuck chân không.

Yêu cầu bảo trì

Việc bảo trì các chuck chân không chính xác lớn được tùy chỉnh tương đối đơn giản. Kiểm tra thường xuyên bề mặt kẹp để tìm bất kỳ dấu hiệu mòn, hư hỏng hoặc ô nhiễm nào là quan trọng.Các kênh và cổng chân không nên được làm sạch định kỳ để loại bỏ bất kỳ mảnh vụn hoặc hạt có thể chặn dòng chảy chân khôngMáy bơm chân không và các thành phần liên quan nên được bảo trì theo hướng dẫn của nhà sản xuất, bao gồm thay dầu thường xuyên, thay bộ lọc và kiểm tra hiệu suất.

Các niêm phong và vỏ nắp trong hệ thống chân không nên được kiểm tra thường xuyên và thay thế nếu có bất kỳ dấu hiệu rò rỉ nào.các chính xác tùy chỉnh chucks chân không lớn có thể duy trì hiệu suất và độ tin cậy của họ trong một thời gian dài.

7Kết luận

Các chuck chân không lớn chính xác tùy chỉnh là một giải pháp giữ công việc thiết yếu cho khắc và gia công.và nhiều lợi thế làm cho chúng phù hợp với một loạt các ứng dụng trong các ngành công nghiệp khác nhauCho dù đó là đạt được độ chính xác trong sản xuất công nghệ cao hoặc tạo ra các thiết kế phức tạp trong nghệ thuật và ngành công nghiệp biển báo, những chuck cung cấp một giải pháp đáng tin cậy và hiệu quả.Nếu bạn tham gia vào các hoạt động khắc hoặc gia công và đang tìm cách cải thiện hiệu suất của hệ thống giữ công việc của bạn, xem xét đầu tư vào một chính xác tùy chỉnh chuck chân không lớn.Hãy liên hệ với nhóm chuyên gia của chúng tôi để khám phá làm thế nào chuck sáng tạo này có thể được tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn và đưa các khả năng khắc và gia công của bạn đến cấp độ tiếp theo.
