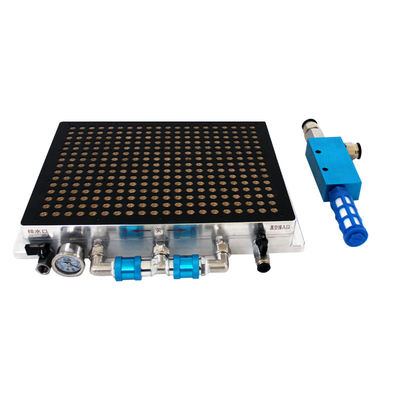

Bàn chân không Chucks vĩnh viễn cho Trung tâm gia công CNC và Máy xay CNC

MOQ:	1
giá bán:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
phương thức thanh toán:	T/T, Western Union
Supply Capacity:	500pcs/day

thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

CHINA

Hàng hiệu

Chứng nhận

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Làm nổi bật:

Máy xay CNC Bàn chân không Chucks

Trung tâm gia công CNC Bàn chân không Chucks

Chucks vĩnh viễn với bàn chân không

Mô tả sản phẩm

Bàn chân không với chuck vĩnh viễn cho Trung tâm gia công CNC và Máy xay CNC

Trong thế giới biến động và cạnh tranh cao của máy CNC, hệ thống giữ công việc đóng một vai trò quan trọng trong việc xác định chất lượng, độ chính xác và hiệu quả của quy trình sản xuất.Bàn hút bụi được trang bị chuck vĩnh viễn đã xuất hiện như một giải pháp cách mạng, phục vụ đặc biệt cho nhu cầu của các trung tâm gia công CNC và máy xay CNC.Các thiết bị giữ công việc tiên tiến này cung cấp một sự kết hợp độc đáo của các tính năng nâng cao hiệu suất của các máy và mở ra những khả năng mới cho chế biến phức tạp và chính xác cao.

1Thiết kế và Xây dựng bàn chân không với chucks vĩnh viễn

Cấu trúc cơ sở

Cơ sở của một bàn chân không với chuck vĩnh viễn thường được xây dựng từ các vật liệu có độ bền cao như thép hợp kim hoặc nhôm.làm cho nó phù hợp với các ứng dụng gia công hạng nặngMặt khác, nhôm cung cấp một sự thay thế nhẹ mà không hy sinh quá nhiều sức mạnh.có thể có lợi cho máy mà trọng lượng của hệ thống giữ công việc ảnh hưởng đến hiệu suất tổng thể, chẳng hạn như máy xay CNC tốc độ cao.

Cơ sở được thiết kế với bề mặt phẳng và mịn màng, điều này rất quan trọng để đảm bảo phân phối chân không đồng đều và giữ chắc chắn mảnh làm việc.Các kỹ thuật gia công chính xác được sử dụng để đạt được mức độ phẳng cao, thường trong phạm vi khoan dung chặt chẽ. bề mặt phẳng này cũng phục vụ như một nền tảng cho sự tích hợp của chuck vĩnh viễn và hệ thống chân không.

Chuyển Chuyển Chuyển Chuyển

Trong cơ sở của bàn chân không có những nam châm vĩnh cửu mạnh mẽ. Những nam châm này thường được làm bằng vật liệu đất hiếm như neodymium, được biết đến với các từ trường mạnh mẽ của chúng.Các nam châm vĩnh viễn được sắp xếp theo một mô hình chiến lược để tạo ra một trường từ đồng nhất trên bề mặt của bảngTrường từ tính này được thiết kế để thu hút các mảnh sắt từ tính, cung cấp một nắm bắt ban đầu và an toàn.

Sức mạnh và sự phân bố của từ trường có thể được tùy chỉnh dựa trên các yêu cầu cụ thể của các hoạt động gia công.trong các ứng dụng cần phải giữ các mảnh nhỏ và tinh tế, từ trường có thể được điều chỉnh để cung cấp một nắm giữ nhẹ nhàng nhưng an toàn. Ngược lại, cho các mảnh lớn và nặng hơn, một từ trường mạnh hơn có thể được cấu hình để đảm bảo một nắm chắc.

Thiết kế hệ thống chân không

Hệ thống chân không là một phần không thể thiếu của bàn chân không. Một mạng lưới các kênh và cổng được tích hợp vào cơ sở của bàn để phân phối lực chân không đồng đều trên các mảnh làm việc.Các kênh này được kết nối với một nguồn chân khôngCác cổng chân không được thiết kế cẩn thận và đặt để đảm bảo áp suất chân không được áp dụng đồng đều trên bề mặt của mảnh làm việc.

Bề mặt của bàn có thể có một loạt các lỗ nhỏ hoặc rãnh được kết nối với các kênh chân không.tạo ra một sự khác biệt áp suất giữa đầu và dưới của mảnh làm việcSự khác biệt áp suất này tạo ra một lực giảm trên mảnh làm việc, nhấn mạnh nó vào bề mặt bàn.Sự kết hợp của lực từ từ từ từ chuck vĩnh viễn và lực chân không cung cấp một giải pháp giữ công việc mạnh mẽ và đáng tin cậy.

Thông số kỹ thuật

Thông số kỹ thuật	Sự hấp dẫn từ tính	Độ rộng (mm)	Chiều dài (mm)	Chiều cao (mm)	Trọng lượng (kg)
150*150	≥40kg	150	150	80	13.5
150*300	≥40kg	150	300	80	27
150*350	≥40kg	150	350	80	31.5
150*400	≥40kg	150	400	80	36
200*200	≥40kg	200	200	80	24
200*300	≥40kg	200	300	80	36
200*400	≥40kg	200	400	80	48
200*500	≥40kg	200	500	80	60
250*500	≥40kg	250	500	80	75
300*300	≥40kg	300	300	80	54
300*400	≥40kg	300	400	80	72
300*500	≥40kg	300	500	80	90
300*600	≥40kg	300	600	80	108
300*800	≥40kg	300	800	80	144
400*400	≥40kg	400	400	80	96
400*500	≥40kg	400	500	80	120
400*600	≥40kg	400	600	80	144
400*800	≥40kg	400	800	80	192
500*500	≥40kg	500	500	80	150
500*600	≥40kg	500	600	80	180
500*800	≥40kg	500	800	80	240
600*800	≥40kg	600	800	80	288
600*1000	≥40kg	600	1000	80	360

2Nguyên tắc làm việc

Sự hấp dẫn từ tính

Khi một mảnh công việc sắt từ được đặt trên bàn chân không với một chuck vĩnh viễn, nam châm vĩnh viễn ngay lập tức tạo ra một lực từ.Lực từ tính này thu hút mảnh làm việc về phía bàn, cung cấp một nắm bắt ban đầu. lực hấp dẫn từ tính giúp nhanh chóng định vị chính xác mảnh làm việc trên bàn.Nó cũng đảm bảo rằng các phần làm việc vẫn tiếp xúc chặt chẽ với bề mặt bàn, rất cần thiết cho hoạt động hiệu quả của hệ thống chân không.

Không khí - Giữ hỗ trợ

Một khi mảnh làm việc được đặt vào vị trí và được giữ bởi lực từ tính, hệ thống chân không được kích hoạt.Máy bơm chân không tạo ra một khu vực áp suất thấp bên dưới vật làm bằng cách hút không khí ra qua các lỗ trên bề mặt bànÁp lực khí quyển trên đỉnh của mảnh làm việc sau đó nhấn mạnh vào bàn.Hiệu ứng kết hợp của lực từ và sự khác biệt áp suất do chân không tạo ra dẫn đến một lực giữ rất mạnh.

Lực từ tính hoạt động như một lực bổ sung cho lực chân không.ngay cả trong các tình huống mà áp suất chân không có thể hơi bất đồngCơ chế hoạt động kép này cho phép giữ chắc chắn các mảnh công việc ngay cả trong các hoạt động gia công tốc độ cao, nơi áp dụng lực đáng kể lên mảnh công việc.

3. Ưu điểm trong Trung tâm gia công CNC

Sản xuất chính xác

Trong các trung tâm gia công CNC, độ chính xác là rất quan trọng.giảm thiểu bất kỳ chuyển động hoặc rung động của mảnh làm việc trong quá trình gia côngPhân phối đồng đều các lực từ và chân không trên bề mặt đồ đạc đảm bảo rằng các công cụ gia công có thể hoạt động với độ chính xác cao.

Ví dụ, khi nghiền hình dạng phức tạp hoặc khoan lỗ chính xác trong một mảnh làm việc,giữ ổn định được cung cấp bởi bàn chân không và chuck vĩnh viễn cho phép trung tâm gia công CNC thực hiện các hoạt động được lập trình chính xácĐộ chính xác này rất quan trọng trong các ngành công nghiệp như hàng không vũ trụ, sản xuất thiết bị y tế và điện tử,nơi ngay cả sự lệch nhỏ nhất từ các thông số kỹ thuật mong muốn có thể có hậu quả đáng kể.

Máy gia công tốc độ cao

Các trung tâm gia công CNC thường được sử dụng để gia công tốc độ cao để đạt được việc loại bỏ vật liệu hiệu quả.Các bàn chân không với chucks vĩnh viễn có thể chịu được tốc độ quay cao và lực động liên quan đến các hoạt động này. Sự giữ vững và chắc chắn trên mảnh làm việc đảm bảo rằng nó vẫn ổn định ngay cả ở tốc độ trục cao.

Điều này cho phép các chiến lược gia công mạnh mẽ, chẳng hạn như các hoạt động cấp cao và cắt sâu cao, mà không có nguy cơ trượt mảnh.- tốc độ cao gia công của các thành phần động cơ được thực hiện bởi các công việc có thể tin cậy được cung cấp bởi bàn chân không và chuck vĩnh viễn, dẫn đến tăng năng suất và giảm thời gian sản xuất.

Sự linh hoạt trong vật liệu đồ đạc

Những bàn hút bụi này rất linh hoạt khi nói đến vật liệu làm việc. Chúng có thể giữ an toàn các vật liệu từ sắt như các loại thép, sắt và một số hợp kim dựa trên niken.Ngoài ra, bằng cách sử dụng các thiết bị cố định hoặc bộ điều hợp thích hợp, chúng cũng có thể được sử dụng để giữ các vật liệu phi sắt từ.Lực từ tính có thể được điều chỉnh trong một số mô hình để phù hợp với các mức độ khác nhau của tính nhạy cảm từ tính trong các mảnh làm việc.

Tính linh hoạt này làm cho các bảng chân không phù hợp với một loạt các ngành công nghiệp và ứng dụng.Cho dù đó là gia công các bộ phận kim loại trong ngành công nghiệp sản xuất hoặc làm việc với vật liệu tổng hợp trong ngành công nghiệp hàng không vũ trụ, bàn hút bụi với một chuck vĩnh viễn có thể cung cấp một giải pháp giữ công việc đáng tin cậy.

4. Lợi ích trong máy xay CNC

Bảo vệ công việc cho các hoạt động xay

Máy xay CNC được sử dụng cho nhiều hoạt động xay, bao gồm xay mặt, xay đầu và xay đường viền.Các bàn hút bụi với chucks vĩnh viễn cung cấp một giữ an toàn trên mảnh làm việcCác lực từ tính và chân không kết hợp ngăn chặn bất kỳ chuyển động của mảnh làm việc, cho phép máy cắt mài cắt chính xác.

Ví dụ, khi mài một đường viền phức tạp trên một mảnh làm việc, sự giữ ổn định được cung cấp bởi bàn chân không và chuck vĩnh viễn đảm bảo rằng máy cắt mài đi theo đường dẫn được lập trình chính xác.Điều này dẫn đến một bề mặt nghiền chất lượng cao với sự khoan dung chặt chẽ.

Thiết lập và thay đổi nhanh

Trong môi trường sản xuất, thời gian là điều cần thiết.Các nhà điều hành có thể đơn giản là đặt các phần làm việc trên bànKhi thay đổi đồ làm việc, quá trình cũng nhanh chóng như vậy.Vacuum được giải phóng, và lực từ tính có thể dễ dàng vượt qua để loại bỏ các phần làm việc.

Khả năng thiết lập và chuyển đổi nhanh chóng này làm giảm thời gian chu kỳ sản xuất tổng thể và tăng năng suất.khả năng chuyển đổi nhanh chóng giữa các mảnh khác nhau là đặc biệt có giá trị, cho phép thời gian quay nhanh hơn và tăng sự hài lòng của khách hàng.

5. Tùy chỉnh và tích hợp

Tùy chọn tùy chỉnh

Các bảng chân không với chuck vĩnh viễn có thể được tùy chỉnh để đáp ứng nhu cầu cụ thể của các ứng dụng gia công khác nhau.Kích thước và hình dạng của bảng có thể được điều chỉnh để phù hợp với kích thước của trung tâm gia công CNC hoặc máy xay và các mảnh được xử lýSức mạnh và phân bố từ trường cũng có thể được điều chỉnh để tối ưu hóa lực giữ cho các vật liệu và hình dạng khác nhau của mảnh.

Ví dụ, trong một hoạt động gia công, nơi cần phải xử lý một số lượng lớn các mảnh nhỏ có hình dạng không đều,trường từ tính có thể được cấu hình để cung cấp một nắm chắc mạnh mẽ trong các khu vực mà các mảnh làm việc có nhiều tiếp xúc nhất với bảngNgoài ra, hệ thống chân không có thể được tùy chỉnh để có các mức áp suất chân không khác nhau, tùy thuộc vào yêu cầu của quy trình gia công.

Tích hợp với Máy CNC

Các bảng chân không với chuck vĩnh viễn được thiết kế để dễ dàng tích hợp với các trung tâm gia công CNC và máy xay.Quá trình tích hợp thường liên quan đến việc kết nối nguồn chân không với bàn và hiệu chỉnh hệ thống điều khiển của máy CNC để làm việc song song với thiết bị giữ công việcTrong một số trường hợp, máy CNC có thể được lập trình để tự động kích hoạt và tắt các hệ thống chân không và từ tính dựa trên trình tự gia công.

Sự tích hợp liền mạch của bàn chân không và chuck vĩnh viễn với máy CNC cho phép kiểm soát chính xác quá trình gia công.Hệ thống điều khiển của máy có thể tính toán các điều kiện làm việc, đảm bảo rằng các hoạt động gia công được thực hiện chính xác.Tăng thêm năng suất và giảm nguy cơ lỗi của con người.

6Ứng dụng và bảo trì

Quá trình cài đặt

Việc lắp đặt một cái bàn chân không với một chuck vĩnh viễn trên một trung tâm gia công CNC hoặc máy xay bao gồm một số bước.Điều này có thể đòi hỏi việc sử dụng các hỗ trợ gắn phù hợp và các vật cố định để đảm bảo sự ổn địnhNguồn chân không, chẳng hạn như máy bơm chân không, sau đó được kết nối với các cổng chân không của bàn, và các kết nối được kiểm tra rò rỉ.

Sau khi lắp đặt hoàn thành, các hệ thống từ và chân không cần phải được hiệu chỉnh để đảm bảo hoạt động đúng cách.kiểm tra áp suất chân không, và xác minh hiệu suất của bất kỳ cảm biến hoặc điều khiển tích hợp nào.Hệ thống điều khiển của máy CNC có thể cần phải được cấu hình để nhận ra và giao tiếp với thiết bị giữ công việc.

Yêu cầu bảo trì

Việc bảo trì bàn hút bụi với chuck thường xuyên là tương đối đơn giản.Các thành phần từ tính nên được kiểm tra cho bất kỳ dấu hiệu của mất từ tínhCác kênh và cổng chân không nên được làm sạch định kỳ để đảm bảo lưu lượng không khí thích hợp.

Máy bơm chân không và các thành phần liên quan nên được bảo trì theo hướng dẫn của nhà sản xuất, bao gồm thay dầu thường xuyên, thay bộ lọc và kiểm tra hiệu suất.Các niêm phong và thắt chặt trong hệ thống chân không nên được kiểm tra thường xuyên và thay thế nếu có bất kỳ dấu hiệu rò rỉBằng cách làm theo các thủ tục bảo trì này, bàn hút bụi với chuck vĩnh viễn có thể duy trì hiệu suất và độ tin cậy trong một thời gian dài.

7Kết luận

Bàn chân không với chuck vĩnh viễn là một giải pháp giữ công việc thiết yếu cho các trung tâm gia công CNC và máy xay CNC.cùng với các tùy chọn tùy chỉnh của họ và dễ dàng tích hợp, làm cho chúng phù hợp với một loạt các ứng dụng trong các ngành công nghiệp khác nhau.Cho dù đó là đạt được độ chính xác trong sản xuất công nghệ cao hoặc tăng năng suất trong môi trường sản xuất hàng loạtNếu bạn đang tham gia vào CNC gia công và đang tìm cách cải thiện hiệu suất của máy móc của bạn, bạn có thể sử dụng các thiết bị này.xem xét đầu tư vào một bàn chân không với một chuck vĩnh viễnHãy liên hệ với nhóm chuyên gia của chúng tôi để khám phá cách giải pháp giữ công việc sáng tạo này có thể được điều chỉnh để đáp ứng nhu cầu cụ thể của bạn và đưa khả năng gia công CNC của bạn lên cấp độ tiếp theo.
