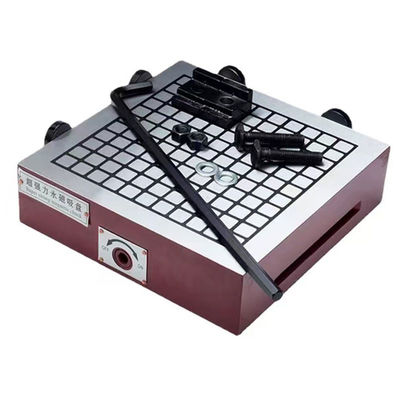

Custom siêu vĩnh cửu từ tính Chuck Table cho máy xay CNC

MOQ:	1
giá bán:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
phương thức thanh toán:	T/T, Western Union
Supply Capacity:	500pcs/day

thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

CHINA

Hàng hiệu

Chứng nhận

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Làm nổi bật:

Bàn chuck từ tính tùy chỉnh

Bàn chuck siêu vĩnh viễn từ tính

Máy xay CNC Magnetic Chuck Table

Mô tả sản phẩm

Bảng Chuck từ tính siêu vĩnh cửu tùy chỉnh cho máy xay CNC

Trong lĩnh vực năng động của máy xay CNC, chất lượng của các thiết bị giữ công việc ảnh hưởng đáng kể đến độ chính xác, hiệu quả và kết quả tổng thể của quy trình gia công.Bàn chuck siêu vĩnh viễn từ tính tùy chỉnh đã xuất hiện như một giải pháp thay đổi trò chơi, phù hợp với nhu cầu cụ thể của máy xay CNC.Bàn chuck tiên tiến này cung cấp một loạt các lợi thế mà cách mạng cách workpieces được giữ và xử lý trong các hoạt động mài.

1. Hiểu được Custom Super Permanent Magnetic Chuck Table

Xây dựng và thiết kế

Bàn chuck từ tính vĩnh cửu siêu được thiết kế theo yêu cầu với sự tập trung vào độ bền, độ chính xác và tính chất từ tính hiệu suất cao.Cơ sở của bàn thường được làm bằng thép hợp kim bền caoSự lựa chọn vật liệu này đảm bảo rằng bàn có thể chịu được sự cứng rắn của máy xay CNC, bao gồm cả lực cắt và rung động tốc độ cao.

Bên trong bàn có những nam châm vĩnh cửu đất hiếm, như nam châm neodymium.Những nam châm này được sắp xếp cẩn thận theo một mô hình chiến lược để tạo ra một từ trường mạnh mẽ và đồng đều trên bề mặt của bànCác trường từ được thiết kế để tập trung cao, cho phép sức mạnh bám đặc biệt trên các mảnh công trình sắt từ.

Bề mặt của bàn là chính xác - gia công đến một mức độ cao của sự phẳng và mượt mà.Điều này không chỉ tối đa hóa khu vực tiếp xúc giữa các phần làm việc và bàn mà còn đảm bảo sự phân phối lực từ tính nhất quánTrong một số thiết kế tùy chỉnh, bề mặt có thể được xử lý thêm bằng lớp phủ hoặc kết cấu đặc biệt để tăng cường độ bám từ và ngăn ngừa bất kỳ thiệt hại nào cho mảnh làm việc trong quá trình gia công.

Nguyên tắc hoạt động

Nguyên tắc hoạt động của bàn chuck nam châm vĩnh cửu siêu tùy chỉnh được tập trung xung quanh lực nam châm được tạo ra bởi nam châm vĩnh cửu.Khi một mảnh công việc từ sắt được đặt trên bề mặt của bàn, từ trường mạnh của bàn gây ra một từ trường trong mảnh làm việc.

Không giống như các phương pháp kẹp cơ học truyền thống, dựa trên áp lực vật lý để giữ mảnh làm việc, bàn chuck từ tính sử dụng lực hấp dẫn từ tính.Điều này dẫn đến một sự phân phối đồng đều hơn của lực kẹp trên toàn bộ bề mặt của mảnh làm việc, giảm nguy cơ biến dạng. Lực từ tính vẫn ổn định miễn là mảnh làm việc nằm trong trường từ tính, cung cấp một sự nắm giữ đáng tin cậy và ổn định trong suốt hoạt động mài.

2Các thông số kỹ thuật

Thông số kỹ thuật	Sự hấp dẫn từ tính	Độ rộng (mm)	Chiều dài (mm)	Chiều cao (mm)	Trọng lượng (kg)
150*150	≥40kg	150	150	80	13.5
150*300	≥40kg	150	300	80	27
150*350	≥40kg	150	350	80	31.5
150*400	≥40kg	150	400	80	36
200*200	≥40kg	200	200	80	24
200*300	≥40kg	200	300	80	36
200*400	≥40kg	200	400	80	48
200*500	≥40kg	200	500	80	60
250*500	≥40kg	250	500	80	75
300*300	≥40kg	300	300	80	54
300*400	≥40kg	300	400	80	72
300*500	≥40kg	300	500	80	90
300*600	≥40kg	300	600	80	108
300*800	≥40kg	300	800	80	144
400*400	≥40kg	400	400	80	96
400*500	≥40kg	400	500	80	120
400*600	≥40kg	400	600	80	144
400*800	≥40kg	400	800	80	192
500*500	≥40kg	500	500	80	150
500*600	≥40kg	500	600	80	180
500*800	≥40kg	500	800	80	240
600*800	≥40kg	600	800	80	288
600*1000	≥40kg	600	1000	80	360

3Ưu điểm trong các hoạt động máy xay CNC

Máy chế độ chính xác cao

Độ chính xác là điều tối quan trọng trong máy xay CNC, và bàn quay từ vĩnh viễn siêu vĩnh cửu đặc biệt trong khía cạnh này.Phân phối lực từ đồng đều đảm bảo rằng các mảnh làm việc vẫn hoàn toàn tĩnh trong quá trình màiĐiều này loại bỏ bất kỳ chuyển động hoặc rung động tiềm năng có thể dẫn đến sự không chính xác trong gia công.

Ví dụ, khi mài các hình dạng phức tạp hoặc chi tiết mịn trên một mảnh làm việc, sự giữ ổn định được cung cấp bởi bàn chuck từ cho phép máy cắt mài cắt chính xác với độ lệch tối thiểu.Điều này đặc biệt quan trọng trong các ngành công nghiệp như hàng không vũ trụ., sản xuất thiết bị y tế, và điện tử, nơi yêu cầu độ khoan dung chặt chẽ.

Thiết lập và thay đổi nhanh chóng

Các hoạt động mài CNC thường liên quan đến việc làm việc với nhiều mảnh công việc hoặc thay đổi giữa các nhiệm vụ gia công khác nhau..Người vận hành chỉ cần đặt vật làm trên bàn, và lực nam châm ngay lập tức giữ nó ở chỗ.

Không cần các quy trình kẹp cơ học phức tạp và tốn thời gian, chẳng hạn như thắt cọc hoặc điều chỉnh kẹp.tăng năng suất tổng thểTrong môi trường sản xuất khối lượng lớn, thời gian tiết kiệm trong thiết lập có thể chuyển thành tiết kiệm chi phí đáng kể.

Sự linh hoạt trong việc xử lý đồ đạc

Bàn quay từ tính siêu vĩnh viễn tùy chỉnh rất linh hoạt trong việc xử lý các loại đồ đạc khác nhau. Nó có thể giữ an toàn các đồ đạc có hình dạng, kích thước và độ dày khác nhau.Cho dù nó là một nhỏ, một bộ phận tinh tế hoặc một mảnh lớn, nặng, bàn chuck từ có thể cung cấp lực nắm bắt cần thiết.

Ngoài ra, bảng có thể được tùy chỉnh để phù hợp với hình học cụ thể của mảnh làm việc.các cực từ tính trong bảng có thể được cấu hình theo cách tối ưu hóa sự nắm bắt từ tính trên hình dạng cụ thể đóKhả năng thích nghi này làm cho bảng chuck từ tính phù hợp cho một loạt các ứng dụng mài.

Giảm biến dạng đồ đạc

Một trong những thách thức phổ biến trong máy xay CNC là biến dạng mảnh làm việc do lực kẹp.dẫn đến biến dạngTuy nhiên, bàn chuck từ tính siêu vĩnh cửu tùy chỉnh phân phối lực kẹp đồng đều trên toàn bộ bề mặt của mảnh làm việc.

Sự phân bố đồng đều này làm giảm thiểu nguy cơ biến dạng mảnh làm việc, đảm bảo rằng bộ phận gia công cuối cùng giữ lại hình dạng và kích thước dự định.Trong các ứng dụng mà vật liệu của mảnh làm việc mỏng hoặc tinh tế, chẳng hạn như trong sản xuất các bảng mạch in hoặc một số thành phần hàng không vũ trụ, khả năng ngăn ngừa biến dạng đặc biệt có giá trị.

4Ứng dụng trong các ngành công nghiệp khác nhau

Ngành công nghiệp hàng không vũ trụ

Trong ngành công nghiệp hàng không vũ trụ, nơi độ chính xác và độ tin cậy là rất quan trọng, bàn chuck từ tính siêu vĩnh viễn được sử dụng rộng rãi.Nó được sử dụng trong việc xay các thành phần quan trọng như lưỡi máy., các bộ phận động cơ và các yếu tố cấu trúc máy bay.

Khả năng gia công chính xác cao của bàn chuck từ tính đảm bảo rằng các thành phần này đáp ứng các tiêu chuẩn chất lượng và an toàn nghiêm ngặt của ngành hàng không vũ trụ.Khả năng giữ các mảnh công việc an toàn trong các hoạt động nghiền tốc độ cao cũng góp phần sản xuất hiệu quả các bộ phận hàng không vũ trụ, giảm thời gian sản xuất và chi phí.

Sản xuất thiết bị y tế

Sản xuất thiết bị y tế đòi hỏi mức độ chính xác cao nhất để đảm bảo sự an toàn và hiệu quả của các sản phẩm y tế.Bàn chuck từ tính siêu vĩnh viễn được sử dụng trong việc mài các thành phần như các dụng cụ phẫu thuật, thiết bị cấy ghép và thiết bị chẩn đoán.

Sự giữ ổn định được cung cấp bởi bàn chuck từ tính cho phép tạo ra các bộ phận thiết bị y tế phức tạp và chính xác.Giảm nguy cơ biến dạng đồ đạc là rất quan trọng trong các ứng dụng y tế, vì bất kỳ sai lệch nào từ thiết kế dự kiến có thể có hậu quả nghiêm trọng đối với an toàn bệnh nhân.

Ngành công nghiệp điện tử

Trong ngành công nghiệp điện tử, nơi thu nhỏ và độ chính xác là chìa khóa, bàn chuck siêu vĩnh viễn từ tính đóng một vai trò quan trọng.Nó được sử dụng trong việc mài các thành phần như vỏ điện tử, tản nhiệt, và đồ đạc PCB.

Khả năng giữ vững các mảnh nhỏ và tinh tế của bàn chuck từ tính là điều cần thiết để đạt được chế biến chính xác cao được yêu cầu trong sản xuất điện tử.Các tính năng thiết lập và chuyển đổi nhanh cũng làm cho nó phù hợp với môi trường sản xuất nhanh chóng của ngành công nghiệp điện tử, trong đó các thiết kế sản phẩm mới đang được giới thiệu liên tục.

5. Tùy chọn tùy chỉnh

Cấu hình từ trường phù hợp

Một trong những lợi thế chính của bàn chuck từ tính siêu vĩnh viễn tùy chỉnh là khả năng tùy chỉnh cấu hình từ trường.Sự sắp xếp của các cực từ trong bảng có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể của các mảnh khác nhau và các hoạt động gia công.

Ví dụ, nếu một công việc mài liên quan đến gia công một mảnh làm việc với đường viền phức tạp,các cực từ có thể được cấu hình để cung cấp sức mạnh nắm bắt tăng cường ở các khu vực mà vật làm việc có hình dạng không đềuThiết lập trường từ phù hợp này đảm bảo giữ và hiệu suất gia công tối ưu.

Tùy chỉnh kích thước và hình dạng

Kích thước và hình dạng của bàn chuck từ tính siêu vĩnh cửu tùy chỉnh có thể được tùy chỉnh để phù hợp với kích thước của máy xay CNC và các mảnh được chế biến.Cho dù đó là một máy xay quy mô nhỏ được sử dụng trong một cửa hàng nguyên mẫu hoặc một máy sản xuất quy mô lớn trong một nhà máy sản xuất, bàn chuck từ tính có thể được thiết kế để phù hợp với các thông số kỹ thuật của máy.

Ngoài ra, bàn có thể được tùy chỉnh để có một hình dạng cụ thể, chẳng hạn như hình chữ nhật, hình tròn, hoặc bề mặt có hình dạng tùy chỉnh.Điều này cho phép cho việc gia công hiệu quả của các mảnh làm việc với hình dạng tương ứng, tối đa hóa việc sử dụng diện tích bề mặt của bàn và cải thiện năng suất tổng thể.

6. Cài đặt và bảo trì

Quá trình cài đặt

Lắp đặt bàn chuck từ tính siêu vĩnh cửu tùy chỉnh trên máy xay CNC đòi hỏi phải sắp xếp và hiệu chuẩn cẩn thận.Bàn thường được lắp đặt trên bàn làm việc của máy bằng cách sử dụng đỡ lắp đặt thích hợp và các thiết bị buộcSự liên kết của bảng với trục của máy là rất quan trọng để đảm bảo chế biến chính xác.

Một khi bàn được gắn trên mặt bàn, hệ thống từ tính có thể cần phải được hiệu chỉnh để tối ưu hóa lực từ tính và đảm bảo sự phân bố đồng đều.Quá trình hiệu chuẩn này có thể liên quan đến việc điều chỉnh cường độ từ trường và điều chỉnh vị trí của các cực từTrong một số trường hợp, hệ thống điều khiển của máy CNC có thể cần phải được cấu hình để làm việc song song với bàn chuck từ tính.

Yêu cầu bảo trì

Bảo trì của bàn chuck siêu vĩnh viễn từ tính tùy chỉnh là tương đối đơn giản. kiểm tra thường xuyên bề mặt của bàn là cần thiết để kiểm tra bất kỳ dấu hiệu của sự hao mòn, hư hỏng,hoặc ô nhiễmSức mạnh từ tính của bàn cũng nên được kiểm tra định kỳ để đảm bảo rằng nó cung cấp lực nắm bắt cần thiết.

Nếu bề mặt của bàn bị trầy xước hoặc hư hỏng, nó có thể cần phải được sửa lại để duy trì tính phẳng và hiệu suất từ tính.thường rất bền nhưng nên được kiểm tra cho bất kỳ dấu hiệu mất từ tínhTrong trường hợp có bất kỳ vấn đề, nam châm có thể được thay thế hoặc tái nam châm theo nhu cầu.

7Kết luận

Bàn chuck từ tính siêu vĩnh viễn là một thành phần thiết yếu cho máy xay CNC, cung cấp một loạt các lợi ích nâng cao độ chính xác, hiệu quả,và tính linh hoạt của các hoạt động màiSự kết hợp độc đáo của nó về cấu trúc mạnh mẽ, tính chất từ tính mạnh mẽ và các tùy chọn tùy chỉnh làm cho nó phù hợp với một loạt các ngành công nghiệp và ứng dụng.

Cho dù bạn tham gia vào sản xuất hàng không vũ trụ, sản xuất thiết bị y tế, hoặc sản xuất điện tử,bàn chuck siêu vĩnh viễn từ tính tùy chỉnh có thể cải thiện đáng kể chất lượng và năng suất của các quy trình xay CNC của bạnNếu bạn đang xem xét nâng cấp các giải pháp giữ công việc của bạn cho máy xay CNC,tiếp cận với nhóm chuyên gia của chúng tôi để khám phá làm thế nào một bàn chuck siêu vĩnh cửu từ tính tùy chỉnh có thể được thiết kế để đáp ứng nhu cầu cụ thể của bạn và đưa các hoạt động xay của bạn đến cấp độ tiếp theo.
